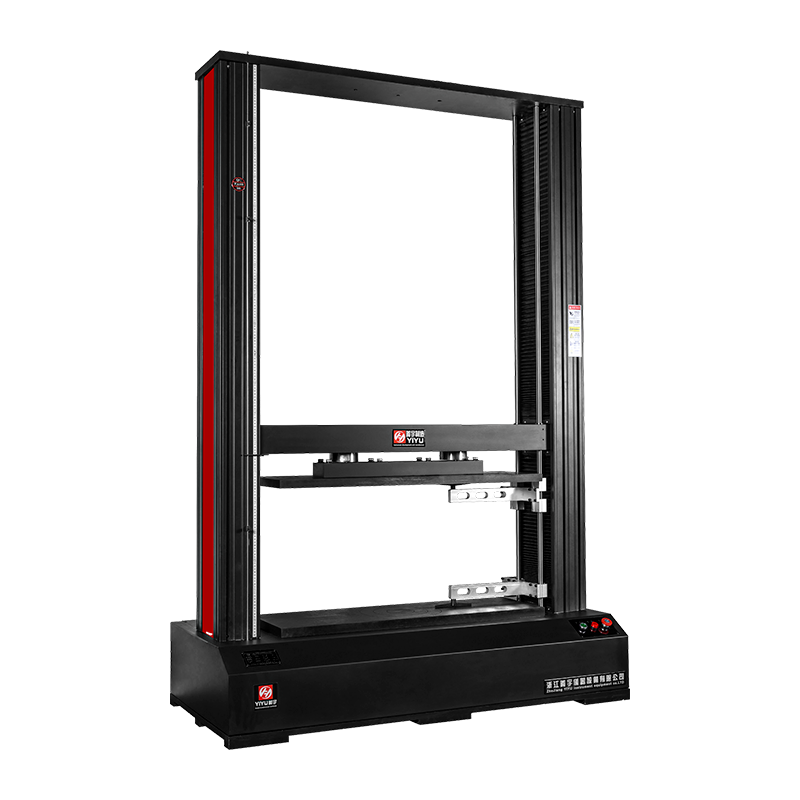

Seria WDW Mașină de testare a rigidității inelelor controlată de microcomputer

Caracteristică

Echipat cu șuruburi cu bile și rulmenți grei; ghidare pe mai multe coloane; structură auto-lubrifiantă; servomotor; extenzometru incorporat; sistem de control complet digital în buclă închisă (suporta deformarea cu viteză constantă, încărcare cu viteză constantă, deplasare cu viteză constantă și funcții cu cicluri multiple); Certificat ISO și CE; respectă standardele, inclusiv GB/T 16491, GB/T 2611, GB/T 9647, GB/T 19472.1, GB/T 19472.2, GB/T 16800, GB/T 18477.

Avantaj

Asigură o funcționare stabilă pe termen lung; îmbunătățește rigiditatea laterală și mișcarea liniară stabilă a traversei; elimină nevoile zilnice de întreținere; garantează stabilitatea testului; permite controlul precis al testului multimod; îndeplinește cerințele internaționale de calitate și standardele de testare specifice industriei.

Beneficiază

Reduce timpul de nefuncționare a echipamentelor și costurile de întreținere; evită erorile de testare cauzate de mișcarea instabilă, asigurând date fiabile; economisește forța de muncă pentru întreținerea de rutină; acceptă diverse scenarii de testare pentru a răspunde nevoilor complexe de testare; asigură conformitatea cu standardele globale și naționale, facilitând raportarea credibilă a testelor și accesul pe piață.

Dovezi

1. Certificari: certificate ISO și CE (demonstrează conformitatea globală a calității și siguranței);2. Conformitatea standardului: Rapoartele de testare care confirmă alinierea cu GB/T 16491, GB/T 9647 și alte standarde enumerate;3. Fiabilitatea componentelor: șurub cu bile și înregistrări ale testelor de performanță a rulmenților pentru sarcini grele; date de verificare a structurii auto-lubrifiante fără întreținere;4. Precizia controlului: rapoarte complete digitale de calibrare a sistemului în buclă închisă (validarea vitezei constante și a preciziei funcției de ciclu); 5. Dovada funcției: certificare de precizie a extensometrului încorporat; cazuri de aplicații în industrie (de exemplu, testarea rigidității inelelor din țevi termoplastice).

Proiect/Indicator/Model

WDW-50H

WDW-100H

Forța maximă de încercare

50KN

100KN

Nivelul de precizie al mașinii de testare

Nivelul 1

Domeniul de măsurare a forței

1%-100% FS nu este împărțit în containere pe parcursul întregului proces

Eroarea relativă a indicației forței de încercare

±1% sau mai puțin

Forțare rezoluție

1/±300000 din forța maximă de testare, rezoluția întregului proces rămâne neschimbată

Domeniul de măsurare a deformării

0,5%-100%FS

Eroarea relativă a indicației de deformare

În ±1% din valoarea indicată

Rezoluția deformării

Deformarea maximă este de 1/±300000

Eroarea relativă a valorii indicației deplasării

± din valoarea indicată este în 0,5%.

Rezoluția deplasării

0,05μm

Interval de reglare a ratei de control al forței

0,05-10%FS/S

Eroarea relativă a ratei de control al forței

În intervalul de 1% din ± din valoarea setată

Interval de reglare a vitezei fasciculului

0,01-500 mm/min

Comprimați eficient spațiul

1500 mm

Lățimea efectivă de testare

1000 mm

Dimensiunile motorului principal (L×L×H)

1540×700×2250

1540×700×2350

Sursa de alimentare

AC220V±10PHz, 1.5KW

AC220V±10PHz, 1.5KW

Greutatea unității principale

Aprox. 1200 kg

Aprox. 1500 kg
